ОБЛАСТЬ ПРИМЕНЕНИЯ

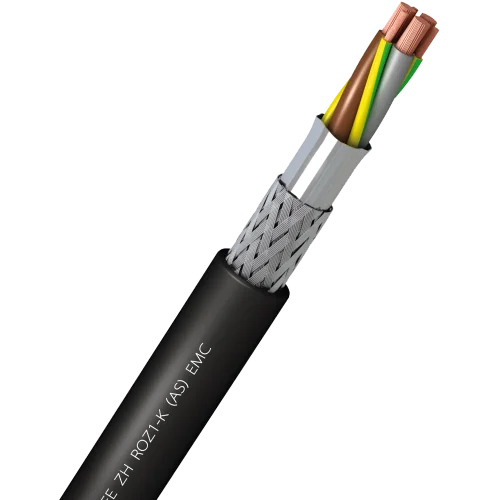

Кабель TOPDRIVE® VFD (EMC) ROZ1-K (AS) был специально разработан для частотно-регулируемых приводов и установок, где необходимо минимизировать
воздействия электромагнитных помех (EMI). Этот гибкий кабель для неподвижной установки, для двигателей с регулируемой скоростью вращения или насосов.
КОНСТРУКЦИЯ
Проводник
Электролитическая медь, класс 5, согласно EN 60228 и IEC 60228.
Проводник заземления
Провод заземления разделен на три проводника; сумма сечений которых равна половине сечения фазного проводника.
В кабелях 4G провод заземления имеет такое же сечение, что и фазные провода.
Изоляция
Сшитый полиэтилен типа XLPE в соответствии с IEC 60502-1, тип HF XLPE 90ºC в соответствии с IEC 60092-360.
Маркировка жил:
3 x +3 G Серая + Коричневая + Черная + Зеленая/Желтая (3 G) (начиная с 6 мм2)
4 G Серая+ Коричневая+ Черная + Зеленая/Желтая (до 4 мм2)
Укладка проводников
В кабелях 3x+3G фазные провода уложены спирально, при этом заземляющие жилы распределены в промежутках между фазными.
В кабелях 4G фазные и заземляющий провода расположены спирально.
Экран
Лента и оплетка с общим сечением, составляющим 10 % от фазного проводника, действуют как двойной экран, обеспечивающий полное экранирование, защищая от
всех электромагнитных излучений.
Внешняя оболочка
Полиолефин типа ST8 в соответствии с IEC 60502-1 и типа SHF1 в соответствии с IEC
60092-360.
Черный цвет.
Рипкорд (разрывный шнур) позволяет разорвать внешнюю оболочку, не повредив
экран
ХАРАКТЕРИСТИКИ
Электротехнические параметры
Напряжение: 0,6/1 кВ
Температурный режим
Максимальная температура провода: 90ºC.
Максимальная допустимая температура нагрева жил при коротком замыкании: 250ºC (макс. 5 сек).
Максимальная температура окружающей среды: 60 ºC.
Минимальная температура при монтаже и обслуживании: 0 °C. Минимальная температура эксплуатации: -40ºC (при неподвижной и защищенной установке).
Огнестойкость
Не распространяющий горение в соответствии с EN 60332-1 / IEC 60332-1.
Не распространяющий пламя в соответствии с EN 60332-3 / IEC 60332-3 и EN 50399.
Реакция на возгорание CPR: Cca-s1a, d1, a1 в соответствии с EN 50575
Не содержит галогенов в соответствии с EN 60754-1 / IEC 60754-1.
Низкий уровень выделение агрессивных газов в соответствии с EN 60754-2 / IEC 60754-2.
Низкий уровень дымовыделения в соответствии с EN 61034/IEC 61034:
Светопроницаемость > 80%.
Механические свойств
Минимальный радиус изгиба при монтаже: 10 x диаметр кабеля.
Ударопрочность: AG2.
Устойчивость к воздействиям внешней среды
К химикатам и маслам: отличная.
К ультрафиолету в соответствии с EN 50618. Водонепроницаемость: AD5.
Правила монтажа
Обладая высокими эксплуатационными характеристиками, кабель, тем не менее, требует соблюдения определенных правил при монтаже.
Всегда соблюдайте радиус изгиба кабеля.
Радиус изгиба меньше указанного минимального значения может привести к повреждению или разрыву внешней оболочки.
- Соблюдайте осторожность при прокладке. Необходимо аккуратно прокладывать кабель, стараясь не повредить внешнюю оболочку на
неровных участках, острых краях и т. д.
- При использовании крепежных элементов и конструкций, чтобы избежать избыточных механических напряжений во внешней
оболочке, адаптируйте их таким образом, чтобы кабель занимал естественное положение при прокладке, .
Обеспечьте определенную степень свободы перемещения, чтобы компенсировать возможные деформации при колебаниях температуры.
• На открытом воздухе.
• В грунте.
• В трубе
