Что нужно знать про обжимные и паяные разъемы

Электрические разъемы предназначены для соединения и разъединения проводников без нарушения целостности цепи. Одни из распространенных разновидностей – обжимные и паяные. Каждый тип имеет собственные преимущества, рассмотренные далее.

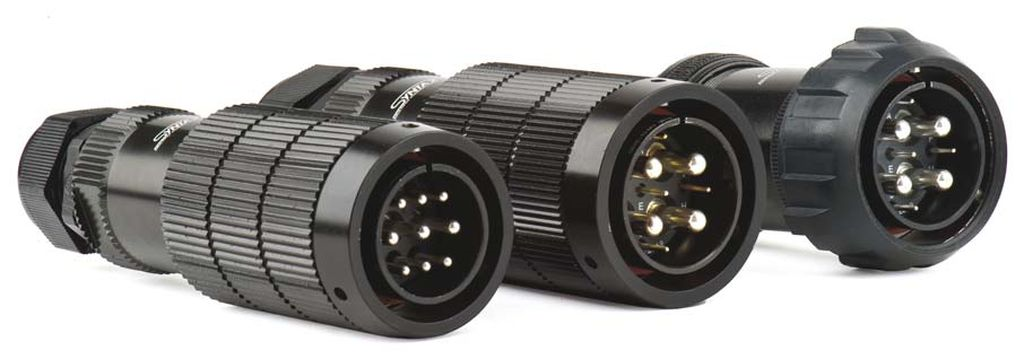

Обжимные разъемы

Соединяют проводник с контактной частью путем механического зажатия. Для фиксации используются специальные приспособлеия:

• пресс-клещи;
• гидравлический или ручной обжимной инструмент.

При сжатии металлический корпус разъема деформируется, плотно обхватывая жилу кабеля. В результате образуется прочное соединение, не образующее точек нагрева и все это без необходимости применения припоя.

Материалы контактов чаще всего медные или латунные, с гальваническим покрытием: олово, никель, серебро. Это необходимо для защиты от окисления. Некоторые модели дополнительно оснащаются изоляционными втулками или герметичными кольцами, что повышает стойкость к внешним факторам.

Преимущества

Главная особенность обжимного соединения – высокая механическая прочность. Контакт сохраняет стабильность даже при вибрациях или динамических нагрузках, что особенно важно для промышленного оборудования.

Отсутствие пайки исключает перегрев проводов и деформацию изоляции. Также обжимной метод ускоряет сборку, поэтому активно применяется в серийном производстве жгутов и кабельных сборок.

Еще одно достоинство – стабильное переходное сопротивление. При качественной обжимке металлы соединяются с высокой плотностью, что снижает потери тока. Простым остается и обслуживание: при необходимости разъем можно быстро заменить без использования термоинструмента.

Области применения

Обжимные разъемы востребованы в отраслях, где оборудование подвержено вибрациям, перепадам температур и механическим воздействиям:

• машиностроение и транспорт: подключение датчиков, систем освещения, силовых линий;
• энергетика и промышленная автоматика: кабельные соединения щитов, контроллеров, приводов;
• телекоммуникации: коаксиальные и сетевые соединения, клеммные блоки;
• бытовая техника и приборостроение, где важна скорость монтажа.

Такие разъемы особенно эффективны в условиях массового производства, а также при эксплуатации в сложных средах – при повышенной вибрации, пыли, влажности или перепадах температуры.

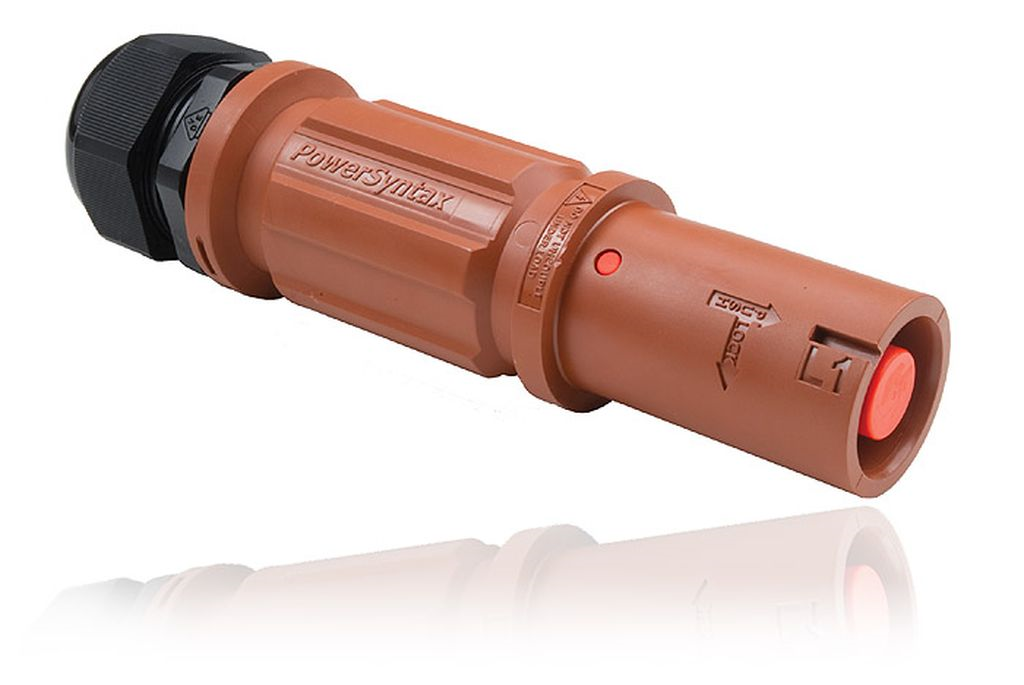

Паяные разъемы

Обеспечивают электрическое соединение проводника с контактом с помощью припоя. Для фиксации используется паяльник или термовоздушная станция, что требует профильных знаний для работы с инструментом.

При нагреве припой плавится, заполняя промежутки между металлом провода и контактной площадкой. После остывания образуется монолитное соединение с отличной проводимостью и высокой устойчивостью к коррозии.

Пайка требует точности и аккуратности: температура нагрева должна быть достаточной для плавления припоя, но не превышать допустимую для изоляции и пластиковых частей корпуса. Для улучшения смачивания поверхности используется флюс, предотвращающий образование оксидной пленки.

Особенности

Паяное соединение обладает исключительной стабильностью электрического контакта. Металлическая связь между проводником и контактной поверхностью минимизирует потери сигнала, а также обеспечивает долгий срок службы.

Этот метод незаменим при работе с сигнальными цепями, где требуется высокая чистота передачи. Паяные разъемы компактны, не требуют дополнительного обжимающего инструмента, что удобно при монтаже в ограниченном пространстве, например внутри приборов.

Где они актуальны

Паяные соединения чаще встречаются в электронике, где стабильность важнее скорости установки:

• радиотехника, аудио- и видеоаппаратура;
• компьютерные платы;
• периферийные устройства;
• измерительные приборы;
• медицинское оборудование;
• бытовые и профессиональные приборы.

Пайка также востребована при ремонте и восстановлении контактов, когда требуется прочное, но компактное соединение без громоздких корпусов.

Нюансы монтажа

Основные моменты, на которые стоит обратить внимание:

1. Точность температуры при пайке. Нагрев должен быть достаточным для плавления припоя, но не вызывать перегрева изоляции и пластиковых деталей корпуса. Низкая температура образует тусклый, хрупкий шов, неспособный выдерживать токовую нагрузку.
2. Применение флюса. Его количество должно быть минимальным. Избыток приводит к образованию остатков, провоцирующих постепенное ухудшение контакта.
3. Контроль после сборки. Завершающий этап включает измерение переходного сопротивления и проверку на растяжение. Это позволяет выявить слабые соединения.

Соблюдение этих правил гарантирует стабильную проводимость, предотвращает локальный нагрев и продлевает срок службы оборудования даже при интенсивной эксплуатации.
