Что такое мультипиновый разъем

Мультипиновый разъем – электрический соединитель, внутри которого размещается группа контактов в едином корпусе. Данная конструкция предназначена для одновременной передачи большого количества электрических цепей через одну точку подключения.

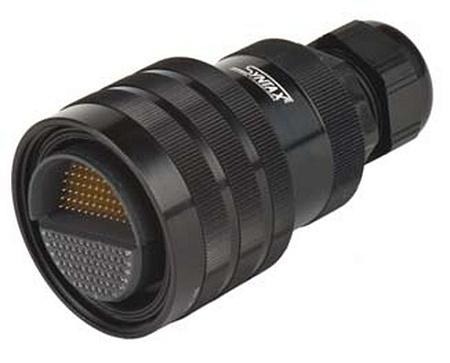

В случае с серией SHD Roadline от Contactica речь идет о профессиональных цилиндрических мультипиновых разъемах повышенной механической прочности. Подобные соединители разрабатывались под эксплуатацию в тяжелых условиях – при постоянных вибрациях, частых подключениях, воздействии ударных нагрузок.

Использование

Основные направления применения:

1. Профессиональные аудиосистемы. Мультипиновые разъемы активно используют при подключении сценических мультикоров, стейджбоксов, микшерных консолей, сплит-систем. Один разъем способен одновременно передавать десятки балансных аудиолиний, что упрощает коммутацию концертного оборудования.

2. Телевизионные комплексы. Данные разъемы используют при построении крупных коммутационных систем, мониторных линий, аппаратных стоек и световых комплексов. Байонетная фиксация предотвращает случайное отсоединение при натяжении.

3. Промышленная автоматика. Подобные соединители применяют в системах АСУ ТП, мобильных распределительных узлах, испытательных стендах, производственном оборудовании. Через один разъем передаются сигналы датчиков, питание исполнительных устройств, дискретные линии управления.

4. Наружные инженерные системы. Мультипиновые разъемы рассчитаны на эксплуатацию под открытым небом. Герметичные исполнения с защитой IP67 препятствуют попаданию влаги, пыли и загрязнений.

Отдельное значение имеет высокая плотность размещения контактов. При сравнительно компактных габаритах корпуса один SHD-коннектор способен заменить крупную группу отдельных соединителей.

Конструкция

Промышленные разъемы существенно отличаются от бытовых коннекторов. Основные элементы конструкции:

1. Металлический корпус. Обычно он изготавливается из алюминиевых сплавов либо других материалов с высокой механической прочностью. Такое решение защищает внутреннюю контактную группу от ударов и электромагнитных помех.

2. Байонетный механизм фиксации. Соединение выполняется путем совмещения направляющих с последующим поворотом. Подобная система обеспечивает быструю фиксацию без использования инструмента.

3. Контактные группы. Внутри располагаются токопроводящие контакты с серебряным либо золотым покрытием. Драгоценные металлы уменьшают переходное сопротивление и повышают стабильность сигнала.

4. Диэлектрические вставки. Контактные группы фиксируются внутри специальных изоляторов из термостойких материалов. Вставки предотвращают межконтактные пробои и сохраняют точное позиционирование пинов.

5. Кабельные вводы и разгрузка натяжения. В конструкции предусмотрены элементы фиксации, предотвращающие передачу механического усилия на контакты. При рывках либо изгибах нагрузка распределяется на корпус разъема, а не на токопроводящие элементы.

При транспортировке либо хранении неиспользуемые разъемы закрываются герметичными крышками. Подобные элементы предотвращают загрязнение контактной группы.

Преимущества SHD Roadline

Мультипиновые разъемы данного типа получили широкое распространение в профессиональной среде из-за наличия следующих преимуществ:

1. Ускорение коммутации. Один многоконтактный разъем заменяет группу отдельных соединителей. Монтаж оборудования выполняется значительно быстрее, особенно при работе с крупными промышленными системами.

2. Снижение вероятности ошибок подключения. Каждый канал имеет фиксированное положение внутри контактной схемы. Перепутать линии при правильной сборке практически невозможно.

3. Высокий ресурс соединения. SHD Roadline рассчитаны на тысячи циклов подключения и отключения. Контактные группы сохраняют стабильные электрические параметры даже после длительной эксплуатации.

4. Устойчивость к механическим нагрузкам. Металлический корпус защищает разъем от ударов, падений, сдавливания. Байонетная фиксация предотвращает самопроизвольное разъединение из-за вибрации.

5. Защита от внешней среды. Герметичные версии препятствуют попаданию влаги внутрь соединения. Это повышает стабильность работы оборудования при эксплуатации под открытым небом.

6. Компактность. Вместо большого количества отдельных кабелей используется единый мультикор с одним коннектором. Подобная схема уменьшает объем коммутации и снижает вероятность повреждения отдельных линий.

Мультипиновые разъемы, представленные в каталоге Contactica, имеют все необходимые документы, подтверждающие их характеристики. Узнайте больше у специалистов компании по телефону: +7 (495) 933-5-000.
