PCS системы: что это такое

Современные электротехнические комплексы требуют высокой надежности при работе с большими токами. Одним из ключевых решений в этой области становится PCS (Pilot Contact System) – система, интегрируемая в промышленные разъемы на 63 А и 125 А. Она обеспечивает управляемое соединение между силовыми элементами, исключая включение или размыкание под нагрузкой.

Концепция

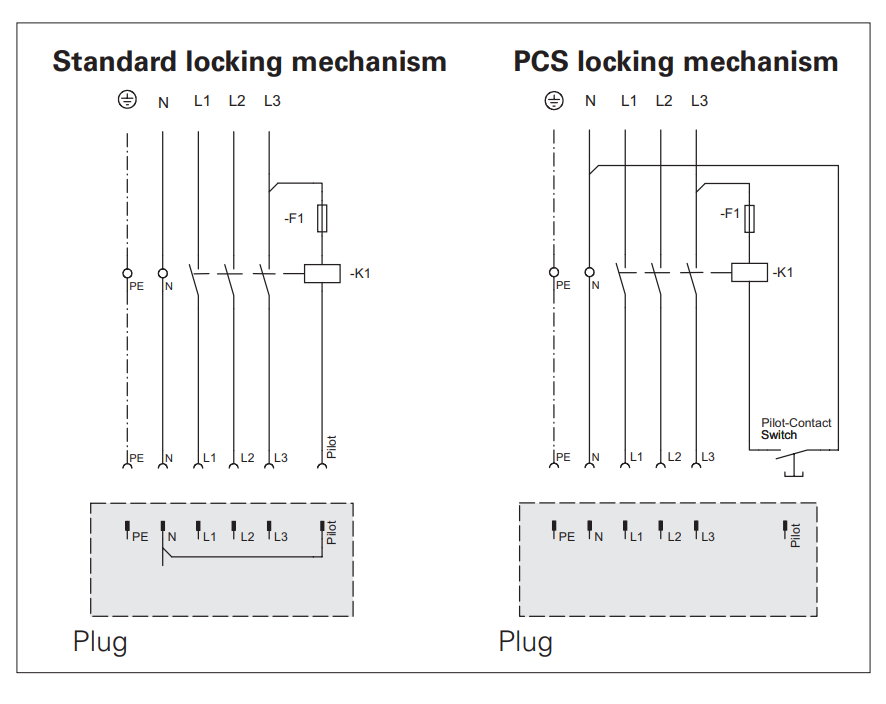

Основная функция PCS – обеспечение правильной последовательности замыкания контактов. Пилотный контакт замыкается последним при подключении и первым размыкается при отключении. Такая логика защищает оператора от поражения током, а также предотвращает образование дуги.

Система работает независимо от силовой цепи, так как имеет изолированное подключение. Это исключает влияние шумов, паразитных токов и электромагнитных помех. В результате создается стабильная управляющая линия, используемая для блокировок или сигнализации состояния разъема.

Конструктивные особенности PCS

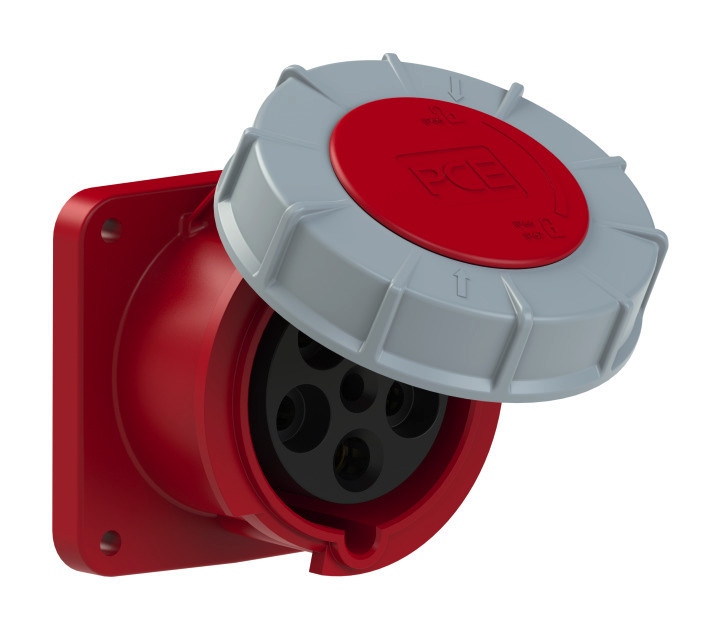

Пилот-контакт расположен внутри контактной группы и активируется механическим нажатием при введении вилки в розетку. После этого формируется управляющий сигнал, подтверждающий корректное соединение.

Ключевые элементы конструкции:

1. Пилотный штифт. Центральный элемент вилки, замыкающий вспомогательную цепь в розетке.
2. Изолированный канал. Обеспечивает независимость управляющего сигнала от фазных линий.
3. Механическая синхронизация. Гарантирует, что контакт замыкается строго после всех силовых, а также первым размыкается при отключении.
4. Вывод управляющей цепи. Подключается к контроллеру, пускателю или реле блокировки.
5. Корпус с защитой IP. Исключает воздействие влаги и пыли на вспомогательные контакты.

Такая конструкция создает условия для точного управления коммутацией и предотвращает опасные режимы включения под током.

Функции

PCS также выполняет функции интеллектуального контроля. Система интегрируется в схемы автоматического управления, повышая безопасность оборудования.

Подробнее о других функциях:

1. Контроль состояния соединения. Система фиксирует факт подключения и передает сигнал готовности.
2. Межблокировка оборудования. Предотвращает подачу напряжения до полного соединения.
3. Диагностика ошибок. Сигнал пилотного контакта используется для выявления нарушений в последовательности подключения.
4. Предупреждение перегрузок. Возможность автоматического снятия напряжения при размыкании цепи.
5. Интеграция с системами автоматизации. Передача управляющих сигналов в контроллеры или защитные устройства.

Такая функциональность делает PCS неотъемлемой частью современного промышленного оборудования, где точность операций определяют стабильность всего технологического цикла.

Преимущества

Использование PCS дает ряд технических преимуществ, влияющих на эксплуатационные характеристики оборудования. Среди них:

1. Устойчивость к электромагнитным помехам. Изолированная цепь снижает уровень индуцированных токов.
2. Минимизация отказов. Контролируемая последовательность подключения предотвращает перегрев контактов.
3. Гибкость интеграции. Система подключается к любым схемам управления без изменения силовой части.
4. Совместимость со стандартами IEC 60309. Обеспечивает унификацию оборудования разных производителей.

Эти преимущества делают PCS ключевым звеном в переходе от традиционных соединений к интеллектуальным системам управления энергией.

Практические области применения

Система PCS активно используется в промышленности, на транспорте, в энергетике. Она востребована там, где требуются мощные разъемы с контролем состояния подключения. Примеры таких сфер:

• электроснабжение передвижных энергетических блоков;
• подключение оборудования на строительных площадках;
• судовые электроустановки;
• мобильные системы резервного питания;
• технологические линии с дистанционным управлением.

В таких условиях PCS предотвращает ошибки оператора, что обеспечивает безопасное управление оборудованием даже при высоких токовых нагрузках.

Перспективы развития

Технология развивается в сторону цифровизации. Современные версии пилот-контактов оснащаются микроконтроллерами, измеряющими температуру, количество циклов коммутации и степень износа. Эти данные передаются в системы мониторинга, где анализируются в режиме реального времени.

В будущем PCS станет элементом предиктивной диагностики, формирующим основу интеллектуальных энергосетей. Разъем перестанет быть пассивным элементом – он превратится в активный узел, участвующий в управлении безопасностью и контроле состояния оборудования.
