Подробно о штепсельных разъемах

Штепсельные разъемы – электротехнические устройства, предназначенные для оперативного соединения и разъединения цепей, находящихся под напряжением. Они обеспечивают безопасное подключение оборудования, а также исключают возможность короткого замыкания, что гарантирует стабильный контакт при эксплуатации в различных условиях.

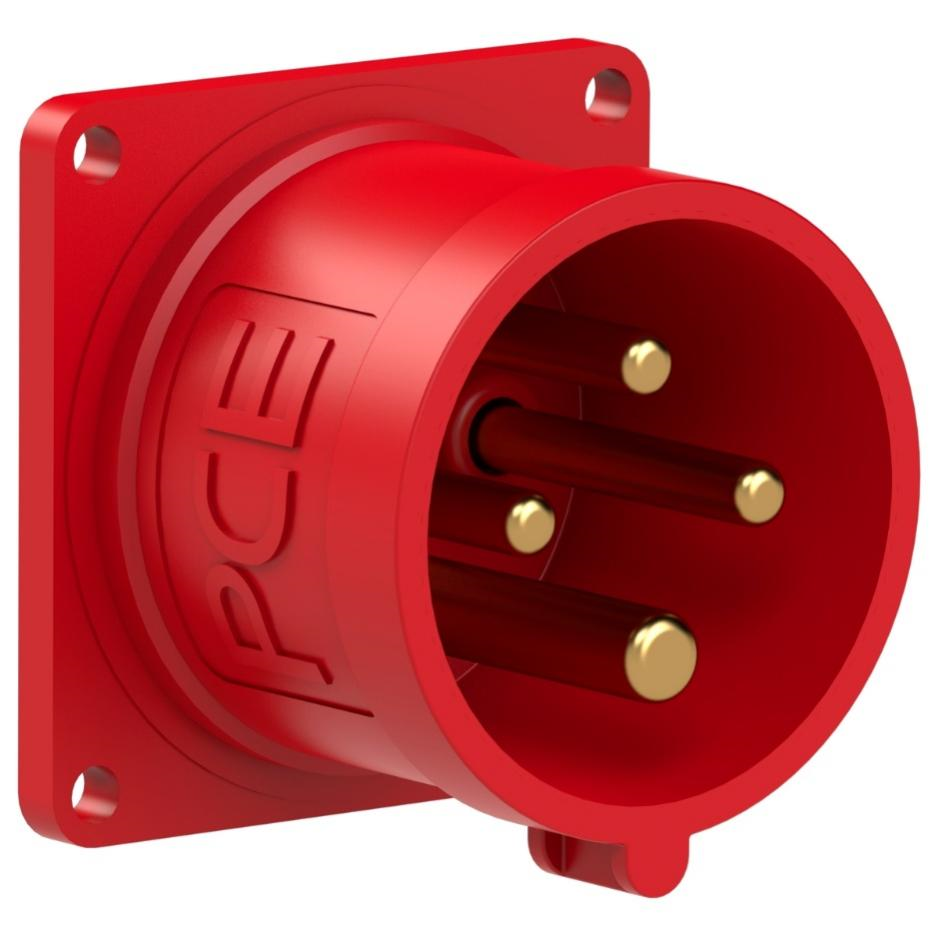

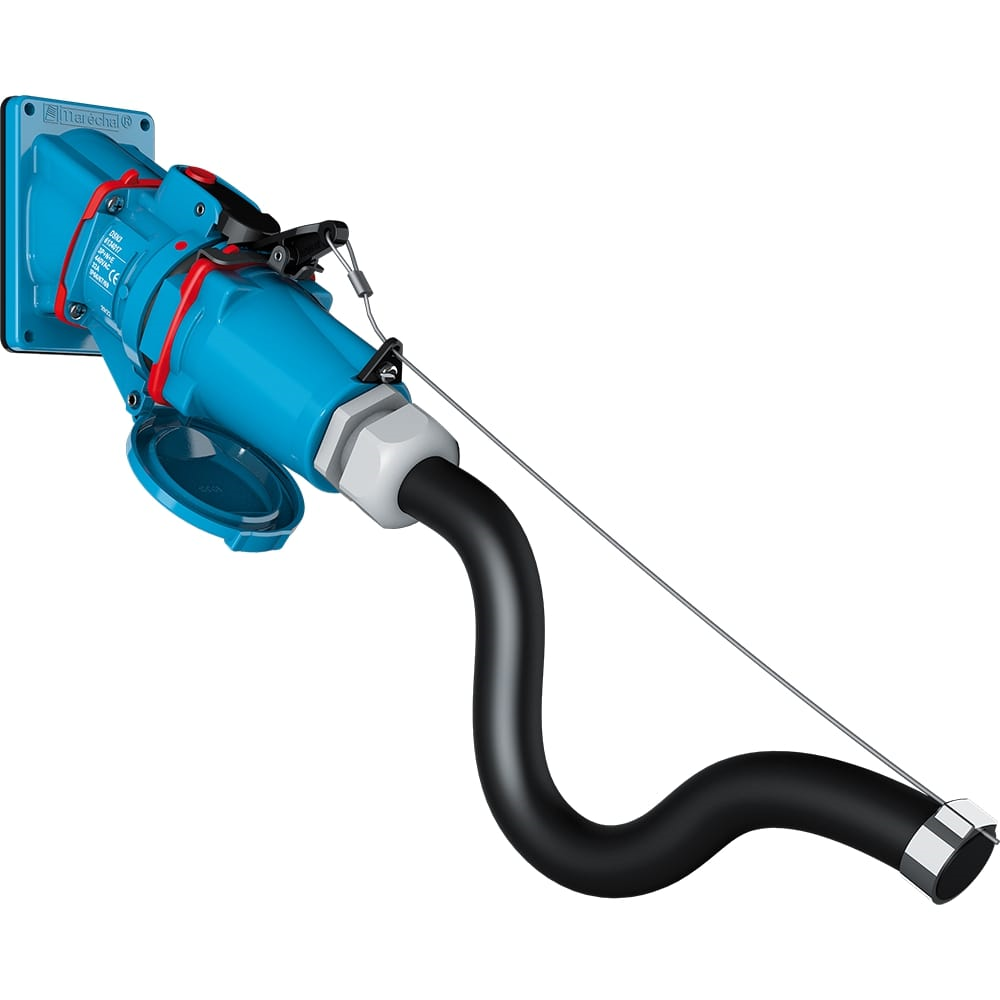

В основе любого штепсельного соединения – пара элементов: вилка и розетка. Вилка оснащена контактами, которые вставляются в гнезда розетки, создавая электрическое соединение. Такая конструкция универсальна, поэтому применяется в быту и в промышленности.

Конструкция

Каждый штепсельный разъем включает несколько обязательных компонентов:

1. Корпус. Изготавливается из диэлектрических материалов, устойчивых к нагреву и механическим нагрузкам. Современные модели используют термостойкие пластики или резину, предотвращающие утечку тока.
2. Контакты. Основной элемент, обеспечивающий передачу электрического тока. Изготавливаются из меди, латуни, бронзы с последующим покрытием никелем или оловом для повышения проводимости.
3. Клеммные зажимы. Используются для подключения проводов внутри корпуса. Обеспечивают надежное прижатие жил кабеля, исключая ослабление контакта при вибрации.
4. Изоляционные вставки. Разделяют токоведущие элементы и защищают пользователя от поражения электрическим током.
5. Фиксаторы. Предотвращают случайное разъединение при вибрации, что гарантирует подачу тока.

Работа штепсельного разъема проста – при соединении вилки и розетки контакты соприкасаются, замыкая цепь. При разъединении происходит безопасное размыкание без искрения.

Основные виды

В зависимости от назначения различают несколько групп разъемов:

1. Бытовые. Используются в электросетях с напряжением до 250 В. Классический пример – стандартные розетки и вилки, применяемые для подключения бытовых приборов.
2. Промышленные. Рассчитаны на большие токовые нагрузки – до 63 А и выше. Имеют усиленные контакты, металлические корпуса, дополнительную защиту от пыли.
3. Силовые. Применяются при подключении передвижного оборудования, сварочных аппаратов, строительных установок. Отличаются устойчивостью к вибрации.
4. Многоштырьковые. Используются в радиоэлектронике и приборостроении. Позволяют соединять несколько цепей в одном корпусе.
5. Герметичные. Предназначены для эксплуатации в агрессивной среде, при высокой влажности или запыленности. Обеспечивают полную изоляцию токоведущих частей.

Доступны также быстросъемные элементы. Применяются в системах, где требуется частое соединение и разъединение без инструментов, например, в лабораторных установках.

Ключевые параметры

При подборе штепсельного разъема важно учитывать:

1. Номинальное напряжение и ток. Несоответствие этим параметрам приведет к перегреву оборудования.
2. Количество контактов. Зависит от числа подключаемых проводников: фаза, ноль, заземление, сигнальные линии.
3. Степень защиты. Указывает на уровень герметичности корпуса. Для наружных условий выбирают модели с классом IP44 и выше, для пыльных или влажных помещений – IP65-IP67.
4. Тип фиксации. В промышленных системах предпочтительны байонетные или винтовые фиксаторы, обеспечивающие плотное соединение.
5. Материал. Для бытовых применяют термопласты, для производственных – металл или армированный нейлон.

Основных характеристик у данных приспособлений не так много, поэтому подобрать подходящий вариант несложно.

Применение

В быту их используют для подключения осветительных приборов, удлинителей, бытовой техники, электроинструментов. В промышленности такие устройства устанавливают на станках, компрессорах, насосных установках, где требуется устойчивое соединение под нагрузкой.

На строительных площадках штепсельные разъемы позволяют безопасно подключать временные линии питания или передвижные электростанции. Они востребованы также в транспортной сфере – для подключения осветительных систем, контрольно-измерительных приборов и зарядных устройств.

Штепсельные соединения играют ключевую роль в обеспечении безопасности эксплуатации электрических систем. От правильного выбора устройства зависит устойчивость контакта, а также долговечность оборудования.

Техника безопасности

Эксплуатация штепсельных разъемов связана с вопросами безопасности, поэтому к ним предъявляются строгие требования. Любое соединение должно обеспечивать полную изоляцию токоведущих элементов, чтобы исключать возможность прикосновения к ним при работе.

Важно, чтобы корпус не имел трещин или следов перегрева, иначе повышается риск пробоя изоляции. Подключение и отключение оборудования выполняется только при снятом напряжении, особенно если речь идет о промышленном оборудовании с высокой мощностью.

В местах с повышенной влажностью или запыленностью необходимо применять герметичные модели с классом защиты не ниже IP44, а для наружных условий – IP65 и выше. Особое внимание уделяется состоянию контактов. Ослабленные или загрязненные соединения приводят к нагреву.
