Правила подключения и отключения под нагрузкой

3 авг 2026

Однополюсные силовые разъемы используют в цепях с высокой токовой нагрузкой. Такие системы встречаются на строительных площадках, концертных комплексах, а также в промышленной энергетике. Через них проходят токи в сотни ампер, поэтому даже незначительная ошибка приведет к серьезным последствиям.

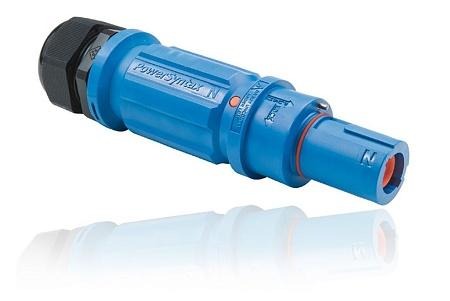

Силовой разъем

Главная опасность связана с тем, что силовая цепь обладает большой энергией. При неправильном подключении либо отключении контакты размыкаются под током. В этот момент возникает электрическая дуга – устойчивый плазменный разряд между контактами. Это приводит к серьезным последствиям как для оборудования, так и для работающих с ним специалистов.

Последовательность подключения однополюсных разъемов

При подключении многополюсной силовой схемы важно соблюдать очередность фаз, нейтрали и заземления. Такая последовательность связана с требованиями промышленной электробезопасности.

Стандартная последовательность:

Подключение PE – защитного заземления. PE-проводник отвечает за защиту персонала и оборудования при повреждении изоляции. Если внутри установки уже присутствует пробой на корпус, заземление обеспечит отвод аварийного тока и срабатывание защитной автоматики.
Подключение нейтрали N. При неправильной последовательности подключения либо плохом контакте возникает перекос фаз.
Подключение фазных проводников L1, L2, L3. Фазные линии подключают только после подготовки защитных цепей. При трехфазном питании важно соблюдать правильное чередование, иначе произойдет механическое повреждение оборудования.
Проверка фиксации разъемов. После подключения необходимо убедиться, что контакты полностью зафиксированы, а соединение не имеет перекоса. Неплотный контакт увеличивает переходное сопротивление, из-за чего соединение нагревается под высокой токовой нагрузкой.
Подача напряжения после полного соединения. Напряжение подают только после полной проверки схемы подключения. Подача питания на незафиксированный либо частично подключенный разъем приведет к образованию дуги.

У профессиональных силовых систем имеется механическое кодирование. Оно исключает ошибочное соединение фаз между собой. Разъемы получают разные ключи, направляющие либо цветовую маркировку, из-за чего физически невозможно подключить соединитель к линии с другим напряжением.

Последовательность отключения

Отключение выполняют строго в обратном порядке:

Снятие нагрузки автоматом либо выключателем. Для этого используют автоматический выключатель, контактор либо рубильник, поскольку обычный силовой разъем не рассчитан на коммутацию рабочего тока.
Проверка отсутствия тока. На мощных установках часть оборудования содержит емкостные элементы, преобразователи либо накопители энергии, способные сохранять опасный потенциал даже после отключения питания.
Отключение фазных проводников. Это уменьшает вероятность короткого замыкания и предотвращает появление нагрузки на оставшихся проводниках во время размыкания соединения.
Отключение нейтрали. Если отсоединить N-проводник раньше, в системе появится перекос напряжений, особенно при неравномерной нагрузке по фазам.
Отсоединение заземления. PE-проводник всегда остается подключенным до полного завершения отключения линии. Даже при случайном появлении напряжения на корпусе оборудование сохранит связь с системой защитного заземления.

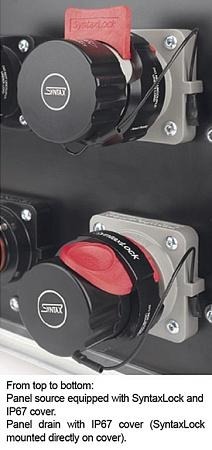

Подключение

Почему запрещено размыкать обычный силовой разъем под нагрузкой

Если разъем не рассчитан на коммутацию под током, при разъединении контактов возникает электрическая дуга. При токах в сотни ампер температура дуги достигает нескольких тысяч градусов. Фактически между расходящимися контактами появляется устойчивый плазменный канал, продолжающий проводить ток даже после физического разрыва соединения.

Последствия:

Подгорание серебряного покрытия контактов.
Рост переходного сопротивления.
Перегрев соединения.
Оплавление корпуса.
Возгорание кабеля.
Повреждение подключенного оборудования.
Травмы обслуживающего персонала.

Особенно опасно отключение цепей постоянного тока. DC-дуга гаснет значительно хуже по сравнению с переменным током. В цепях AC ток периодически проходит через ноль, что помогает естественному затуханию дуги.

Не все однополюсные разъемы поддерживают отключение под током. Например, в линейке MARECHAL от Contactica используют системы электромеханической блокировки и пилотные цепи, которые допускают такую работу. Узнайте больше по телефону: +7 (495) 933-5-000.
