Правильная организация входных и выходных линий распределительных устройств

Распределительные устройства (РУ) являются важнейшим элементом электрических сетей, обеспечивая безопасное и эффективное распределение электроэнергии между потребителями. Для стабильной и бесперебойной работы всей системы необходимо правильно организовать входные и выходные линии. Эта задача требует не только технических знаний, но и понимания логики построения сетей, требований ПУЭ и принципов эксплуатации электроустановок.

Предлагаем разобраться в ключевых принципах организации линий, на что обращать внимание при проектировании, а также как избежать типичных ошибок.

Что такое входные и выходные линии РУ

Входные линии — это кабельные линии, по которым электроэнергия поступает в распределительное устройство от источника питания (например, трансформаторной подстанции, генератора или другого РУ).

Выходные линии — это кабельные линии, по которым электроэнергия от распределительного устройства передается к конечным потребителям или другим участкам сети.

Основные задачи правильной организации линий

Правильно спроектированные и реализованные линии РУ должны:

• Обеспечивать безопасную и надежную подачу электроэнергии.
• Обеспечивать возможность технического обслуживания и модернизации без отключения всей системы.
• Соответствовать требованиям ПУЭ, ГОСТ и другим нормативным документам.
• Быть экономически обоснованными, с учетом перспектив развития.

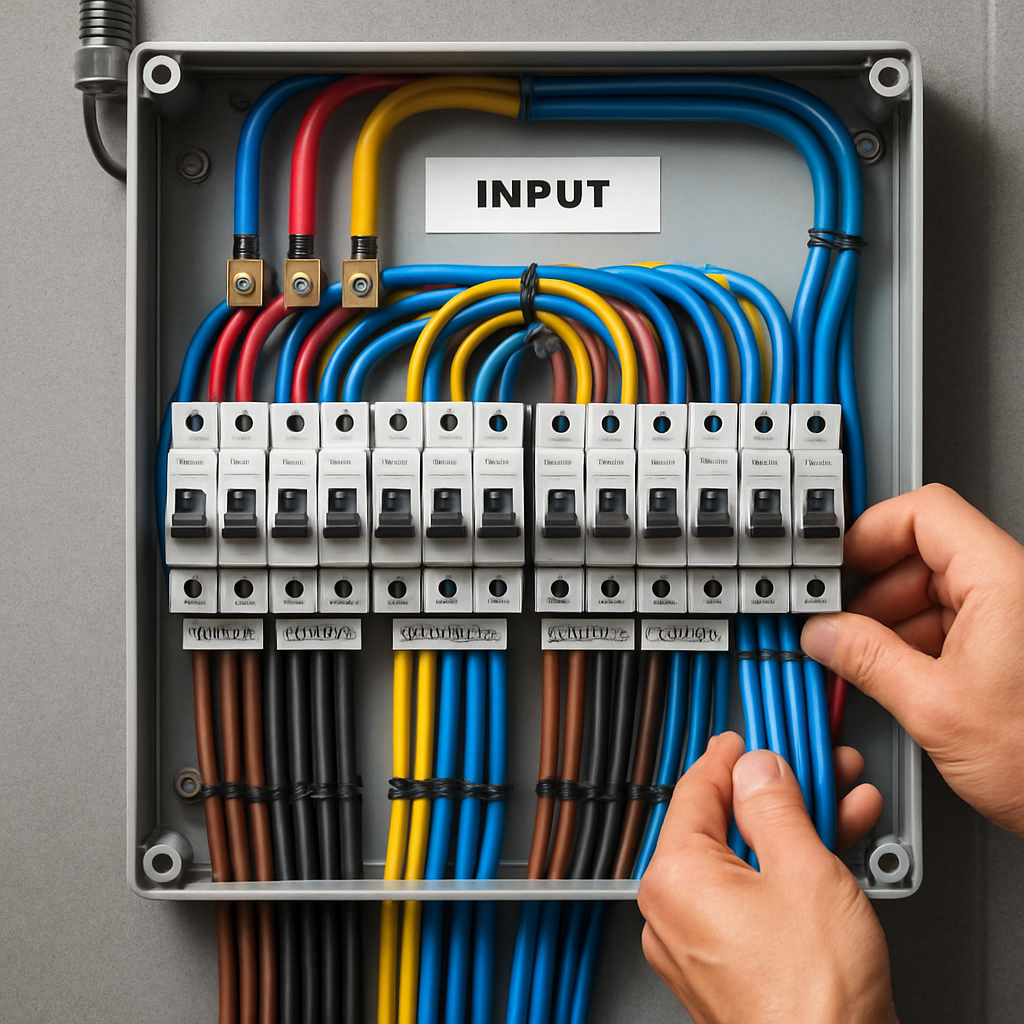

Принципы организации входных линий

1. Надежность и резервирование. При проектировании входных линий необходимо предусматривать резервные каналы питания, особенно в системах с высокой степенью ответственности (например, медицинские учреждения, промышленные предприятия). Обычно реализуется схема с двумя независимыми вводами — основной и резервный, которые автоматически переключаются при аварии.

2. Оптимальное сечение кабеля. Сечение подбирается исходя из расчетной мощности нагрузки, допустимого падения напряжения и допустимых токов короткого замыкания. Недостаточное сечение может привести к перегреву и повреждению изоляции, избыточное — к неоправданным затратам.

3. Корректная трассировка кабелей. Маршруты прокладки кабелей должны быть продуманы: избегать пересечений, иметь минимум изгибов, обеспечивать удобство монтажа и доступа. Все линии маркируются, фиксируются в кабельных лотках или коробах с защитой от механических повреждений.

4. Применение средств защиты. На входе обязательно устанавливаются вводные автоматические выключатели или разъединители с ручным или автоматическим управлением. Эти устройства позволяют отключить питание при аварии или при обслуживании оборудования.

Принципы организации выходных линий

1. Селективность.Каждая линия к потребителю должна быть защищена индивидуально. Это позволяет при коротком замыкании отключить только проблемный участок, не затрагивая остальную систему. Используются автоматические выключатели или предохранители с индивидуальной настройкой.

2. Группировка по назначению. Рекомендуется группировать выходные линии по типу нагрузки — освещение, силовое оборудование, розеточные группы и т.п. Это повышает удобство в управлении и диагностике, а также способствует равномерному распределению нагрузки по фазам.

3. Балансировка фаз. В трехфазных системах крайне важно, чтобы токи в фазах были примерно равны. Несбалансированные нагрузки ведут к дополнительным потерям, перегреву и сокращению ресурса оборудования. Баланс достигается грамотным распределением однофазных нагрузок.

4. Учет резервирования. Как и для входных линий, для особо ответственных потребителей (серверные, насосные станции, системы безопасности) рекомендуется предусматривать дублирующие выходные линии от разных секций РУ.

Выбор оборудования для входных и выходных линий

Для входных и выходных линий применяются различные типы оборудования:

• Автоматические выключатели (ВА) — с тепловым и электромагнитным расцепителями.
• Устройства защиты от перенапряжения (УЗИП).
• Устройства дифференциальной защиты (УЗО и дифавтоматы).
• Контакторные и реле защиты.
• Измерительные трансформаторы тока и напряжения.
• Системы АВР (автоматический ввод резерва).

Выбор конкретного типа устройства зависит от схемы, характеристик нагрузки и степени надежности.

Типичные ошибки при организации линий

1. Отсутствие селективности — отключение всей секции из-за короткого замыкания на одной розетке.
2. Недостаточная защита от перегрузок и КЗ.
3. Ошибки в подключении нейтрали и заземления.
4. Неравномерная нагрузка по фазам.
5. Использование кабелей с неадекватным сечением.
6. Сложность в обслуживании из-за хаотичной организации трассировки кабелей.

Полезные советы для начинающих

• Никогда не пренебрегайте проектной документацией: "на глаз" — не про электротехнику.
• Изучите основные схемы РУ: однолинейные, с секционированием, с АВР.
• Всегда имейте под рукой последнюю редакцию ПУЭ и справочные таблицы.
• Применяйте цветовую маркировку жил согласно стандарту: это не просто красиво, это спасает жизни.
• Не забывайте о возможности дальнейшего расширения системы — лучше заложить задел по мощности и кабельным трассам заранее.

Правильная организация входных и выходных линий распределительных устройств — основа надежной, безопасной и экономически эффективной работы любой электроустановки. Даже при работе с небольшими объектами стоит подходить к проектированию с полной ответственностью: учитывать типы нагрузок, режимы работы, перспективы развития и нормативные требования

Если вам требуется профессиональное проектирование или консультации по схемам подключения, обращайтесь к специалистам по распределительным устройствам — грамотный подход на старте всегда обходится дешевле, чем аварии и переделки.
