Для чего нужны разъемные соединители

26 дек 2025

Разъемные электрические соединители — это устройства, предназначенные для многократного механического соединения и разъединения электрических цепей без повреждения проводников или оборудования. В отличие от неразъемных соединений (пайка, сварка), разъемные обеспечивают модульность, простоту обслуживания и возможность быстрой замены компонентов

Классификация разъемных соединителей строится по нескольким признакам:

по принципу соединения (штепсельные, обжимные, паяные);
по назначению (силовые, сигнальные, комбинированные);
по условиям эксплуатации (бытовые, промышленные, специальные);
по степени защиты (IP-классы);
по способу монтажа (панельные, кабельные, встроенные).

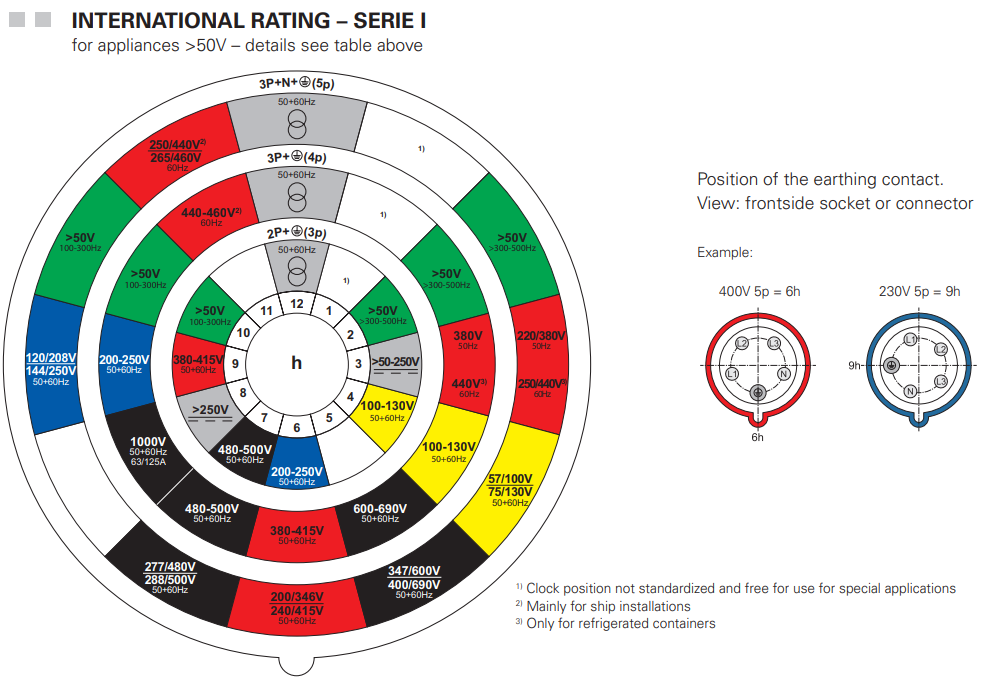

Рейтинг

Варианты разъемных электрических соединений

Штепсельные разъемы — это электротехнические устройства для быстрого и безопасного соединения и разъединения цепей. Классический пример — вилка и розетка, используемые для подключения бытовых и промышленных приборов. Их основное преимущество — простота эксплуатации, высокая скорость коммутации и возможность многократного использования

Бытовые штепсельные разъемы: стандарт Schuko

Стандарт Schuko — один из самых распространенных для бытовых сетей 230 В, 16 А.

Применение:

Подключение бытовой техники (холодильники, стиральные машины, электроинструмент).
Использование в жилых и офисных помещениях, а также для переносных удлинителей и сетевых фильтров

Степени защиты IP:

IP44 — защита от брызг и мелких частиц, подходит для влажных помещений и улицы под навесом.
IP54 — дополнительная защита от пыли и влаги, используется в более агрессивных средах.
IP67 — полная пыле- и влагозащита, допускает кратковременное погружение в воду.

Материалы изготовления:

Корпус — термопластик (поликарбонат, полиамид), реже резина для ударопрочных и влагозащищенных моделей.
Контакты — латунь или медные сплавы с никелированием для устойчивости к коррозии

Варианты исполнения:

Прямые и угловые вилки (для экономии места за мебелью).
Настенные и встроенные розетки.
Кабельные и переносные разъемы для удлинителей.
Усиленные и влагозащищенные версии для наружного применения.

Промышленные штепсельные разъемы: стандарт CEE

Стандарт CEE — международный стандарт промышленных разъемов для токов от 16А до 125А и напряжений от 12В до 1000В

Применение:

Электроснабжение строительных площадок, заводов, складов, сценических комплексов.
Подключение мощного оборудования, станков, генераторов, компрессоров.
Эксплуатация в экстремальных условиях: высокая влажность, пыль, химически агрессивные среды, взрывоопасные зоны.

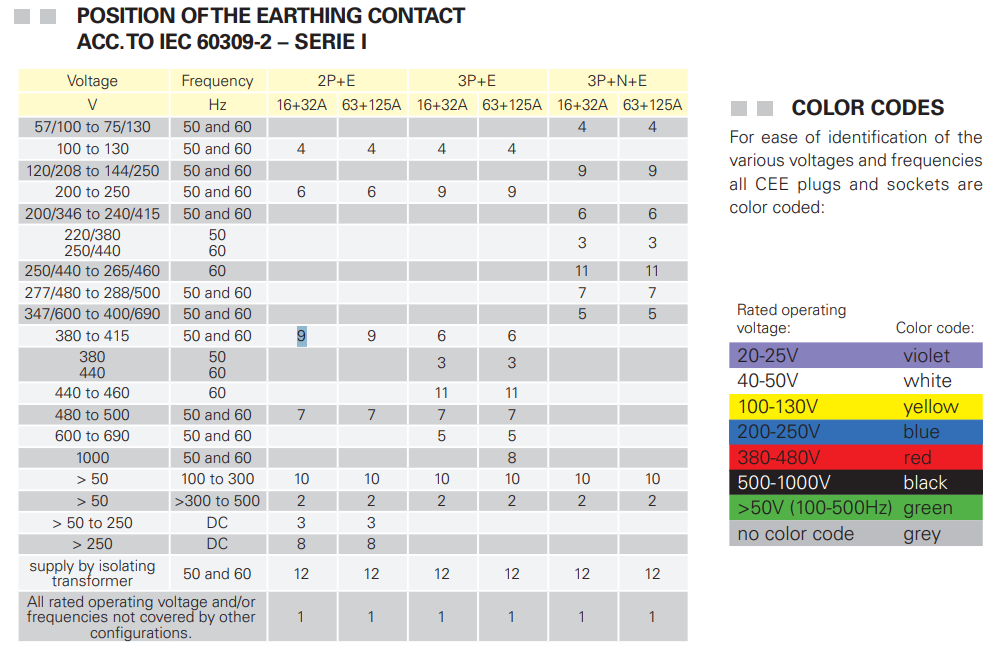

Маркировка

Особенности конструкции:

Цветовая и механическая кодировка по напряжению и частоте (например, желтый — 110В, синий — 230В, красный — 400В).
Количество контактов: 3, 4 или 5 (3P+N+PE).
Корпус — из ударопрочного полиамида, термопластов, резины; контакты — латунь, никелированные.
Степени защиты: IP44, IP54, IP66, IP67.
Варианты монтажа: настенные, кабельные, панельные, угловые.

Производители:

PCE Electric, Inpin — широкий ассортимент CEE-разъемов с токами 16–125А, включая серии для тяжелых условий (POWER TWIST, GRIP).
Marechal Electric (стандарт BECMA) — разъемы с торцевыми нажимными контактами (деконтакторы), обеспечивающие низкое переходное сопротивление и возможность безопасного размыкания под нагрузкой до 250А/75кВт

Взрывозащищенные и специальные разъемы:

Для опасных зон (ATEX/IECEx) используются корпуса из латуни, нержавеющей стали, специальные уплотнения.
Системы PCS (Pilot Contact System) на разъемах 63А и 125А реализуют опережающее снятие напряжения, что соответствует требованиям ПУЭ и обеспечивает безопасность при автоматизации и мониторинге

CEE — классические штырьковые разъемы, Marechal — торцевые нажимные контакты (деконтакторы) с минимальным сопротивлением и возможностью коммутации под нагрузкой. Оба типа обеспечивают высокую степень защиты, но Marechal предпочтительнее для особо ответственных и опасных объектов

Способы соединения проводников

Обжимные соединения (опрессовка) — это метод беспаечного присоединения проводника к разъему с помощью механического сжатия (обжима) гильзы вокруг зачищенного провода.

Паяные соединения — соединение проводника с контактной частью разъема с помощью расплавленного припоя, который после остывания образует электрический и механический контакт

Технические характеристики и применение

Критерий	Обжимные	Паяные
Механическая прочность	Высокая, устойчива к вибрациям	Средняя, чувствительна к вибрациям
Электрическое сопротивление	Минимальное при правильном обжиме	Низкое, но может расти со временем
Скорость монтажа	Высокая, автоматизация	Ниже, требует времени на прогрев
Возможность ремонта	Нет, требуется замена	Да, можно перепаять
Применение	Силовые, промышленные цепи	Электроника, ремонт, слаботочные цепи

Качество обжимных и паяных соединений зависит от правильного инструмента, соблюдения технологии и стандартов (UL, BS7609, MIL-Spec). Некачественный монтаж приводит к перегреву, потере контакта и авариям

Разъемные соединители — неотъемлемая часть современной электротехники. Штепсельные разъемы (Schuko, CEE, Marechal) обеспечивают гибкость и безопасность в быту и промышленности, а обжимные и паяные соединения — надежность и долговечность стационарных монтажей. Грамотный выбор типа соединителя, учет стандартов, условий эксплуатации и качественных характеристик — залог эффективной и безопасной работы электрических систем.
