Системы обеспечения концертных мероприятий как в городе, так и в "полевых” условиях

Организация живых событий — от больших городских арен до выездных площадок — невозможна без надежной электроснабжающей инфраструктуры. Независимо от масштаба, необходимо учитывать категории защиты, качество питания и особенности гармонического загрязнения — особенно важные при работе звуковых и световых систем.

Учет токовых нагрузок: основа надежной сборки

Правильный учет токовых нагрузок — базовая задача при проектировании E-mobility-систем. В процессе проектирования анализируется суммарная нагрузка: свет, звук, холодильники, сцена, зарядные станции. Для каждого устройства рассчитывается ток по формуле:

I = P / (U × cosφ)

Далее выполняется распределение нагрузки по фазам, подбор кабеля нужного сечения и соответствующих автоматических выключателей. Грамотный расчет помогает избежать перегрузки, перегрева и повреждения техники — особенно критично в условиях выездных мероприятий.

Категории защиты: требования к оборудованию

Концертные площадки требуют оборудования, способного работать в неблагоприятных условиях:

• Степень защиты IP — от дождя, пыли, механических воздействий (минимум IP44).
• Защита от короткого замыкания и перегрузки — через автоматы и УЗО на всех линиях.
• Совместимость с разными розетками и фазами — от Schuko до CEE 63 A.
• Удобство транспортировки и монтажа — кейс-решения, стойки, такелажные элементы.

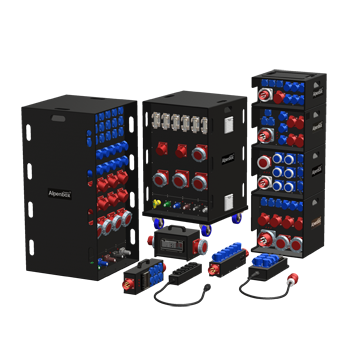

Устройства распределения: Alpenbox и аналоги

Alpenbox System — пример надежной распределительной станции:

• модульная конфигурация — можно собрать нужный набор под задачу;
• компактность — легко перевозить и размещать на площадке;
• наличие фазных групп и автоматов — для балансировки и защиты.

В городе подключение идет через городскую сеть, в полевых условиях — через генераторы и распределительные боксы с защитой от погодных воздействий.

Гармоники: что это в электронике и акустике

В электроэнергии гармоники возникают из-за нелинейных нагрузок (LED-свет, диммеры, усилители). Они искажают форму сигнала, вызывают нагрев оборудования, сбои в работе чувствительной электроники и увеличение потерь.

Управляют ими с помощью LC-фильтров, PFC-модулей и анализаторов качества питания (THD-контроль).

В акустике гармоники играют иную, но не менее важную роль. Это естественные обертоны, кратные основной частоте. Именно они формируют:

• тембр (отличие одной ноты, сыгранной на гитаре и на скрипке);
• глубину и насыщенность звучания;
• естественность голосов, инструментов и эффектов.
• отсутствие или недостаточное количество гармоник в звуковом сигнале приводит к:
• “плоскому”, невыразительному звучанию;
• ощущению “мертвого” звука на площадке;
• трудностям в восприятии живого исполнения (особенно в низких регистрах);
• потере музыкальной выразительности — звук становится синтетическим, даже если усилители дорогие.

На концертах ивенты требуют звука с высокой детализацией и "живой" палитрой. Если в электросети высокий уровень гармонических искажений, это может влиять на усилители, АЦП/ЦАП и цифровую обработку, вызывая деградацию звука еще до выхода на фронтальную акустику.

Необходимое оборудование для сборки E-mobility-систем

Для работы мобильной энергетической инфраструктуры необходим комплекс оборудования:

1. Распределительные боксы (Alpenbox) — с защитой от влаги, перегрузки, возможностью модульной сборки.
2. Кабели нужного сечения — с учетом пиковых токов и длины трассы.
3. Промышленные разъемы CEE и переходники.
4. Генераторы (если нужно автономное питание) — желательно с инверторной стабилизацией.
5. Фильтры гармоник и корректоры мощности.
6. Анализаторы качества электроэнергии, отслеживающие THD и PF.
7. Кабельные мосты и кожухи, заземление, молниезащита и система сигнализации ошибок.

Город vs поле: особенности эксплуатации

В городе можно использовать стационарные вводные щиты, запитанные от электросети, с предсказуемыми параметрами.

В полевых условиях — требуются генераторы, влагозащищенные распределители, защита от перенапряжений и резервные системы.

В обоих случаях критически важен расчет токов (включая пусковые), фазовый баланс, заземление и фильтрация — для защиты техники и качества работы сценического оборудования.

Практические рекомендации

• Точно рассчитывайте нагрузку (в том числе пусковую и реактивную).
• Используйте только сертифицированное распределительное оборудование с защитой IP44+.
• Контролируйте качество питания (THD, PF, синусоида) с помощью анализаторов.
• Обеспечьте надежное заземление и фазовый баланс.
• Учитывайте влияние электрических гармоник на звуковую аппаратуру — особенно в условиях живых выступлений.

Грамотная сборка мобильной системы электроснабжения с учетом токовых нагрузок и гармонических искажений — ключ к успешному мероприятию. Особенно это критично для звуковых систем: отсутствие гармоник в электрической части отражается на акустике — звук теряет выразительность, динамику и тембр. Только правильно рассчитанная, сбалансированная и защищенная система способна раскрыть весь потенциал оборудования — и в городе, и в “поле”.
