Как работает цветовая маркировка

В промышленной линейке однополюсных разъемов цветовая маркировка связана с системой идентификации электрических цепей. Каждый оттенок соответствует конкретному проводнику. Это исключает ошибки при работе с высокими токами.

В отличие от бытовых соединителей, где пользователь ориентируется по схеме либо маркировке на кабеле, промышленный однополюсный разъем должен распознаваться мгновенно – даже при плохом освещении. Поэтому цвет корпуса выступает частью системы электробезопасности.

Маркировка в Contactica

Стандартная схема использования цветов:

1. Коричневый – фаза L1. Данный корпус используют для первой фазы трехфазной сети. Через такой разъем передается один из линейных проводников питания оборудования. При параллельной работе нескольких источников питания правильная идентификация первой фазы особенно важна.

2. Черный – фаза L2. Цвет обозначает вторую фазу сети. Конструктивно разъем остается аналогичным другим фазным коннекторам, но данное отличие позволяет визуально разделить линии при сборке силовых трасс.

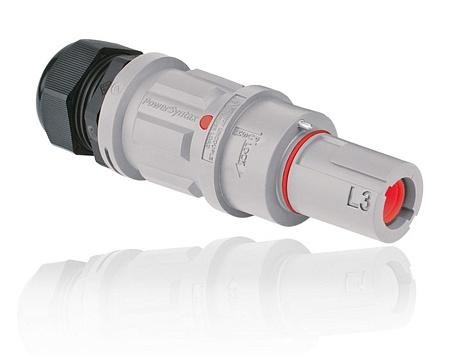

3. Серый – фаза L3. Корпус соответствует третьей фазе. Как и предыдущие компоненты, L3 образует систему со сдвигом фаз 120 градусов. Нарушение последовательности подключения приведет к проблемам в работе оборудования.

4. Синий – нейтраль N. Проводник участвует в формировании однофазных цепей внутри трехфазной системы, а также обеспечивает корректное распределение напряжения между нагрузками. При обрыве нейтрали в трехфазной сети возникает перекос фаз. Это приведет к скачкам напряжения, перегреву оборудования либо выходу из строя чувствительной электроники.

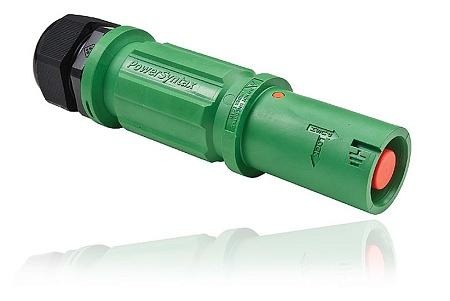

5. Зеленый – защитное заземление PE. Этот проводник не участвует в передаче рабочей мощности, но связан с безопасностью персонала. При повреждении силового кабеля либо внутренней неисправности оборудования ток уходит через заземляющий проводник. После этого срабатывает автоматическая защита. Если линия PE подключена неправильно, металлический корпус оборудования окажется под опасным напряжением.

Маркировка соответствует общепринятой промышленной логике трехфазных сетей переменного тока. Специалист, знакомый с ней, сразу понимает назначение линии без дополнительной проверки документации.

Подробнее о том, где применяются коричневый, черный и серый разъемы:

• во вводах распределительных шкафов;

• в мобильных силовых щитах;

• в системах временного электроснабжения;

• при подключении генераторов;

• при подключении сценического оборудования;

• при обслуживании судовых систем питания;

• в частотных преобразователях;

• на компрессорных станциях;

• на насосных агрегатах;

• на крановом оборудовании;

• в промышленных вентиляторах;

• в станках с трехфазным приводом.

Это лишь основные способы применения данных разъемов, поэтому ими возможности не ограничиваются.

Почему это так важно

Цветовая маркировка в промышленных однополюсных разъемах работает сразу на нескольких уровнях:

1. Ускорение монтажа. При сборке трехфазной линии специалисту не требуется каждый раз проверять назначение проводника тестером либо сверяться со схемой. Цвет корпуса сразу показывает, к какой цепи относится конкретный кабель.

2. Снижение вероятности ошибки. Человеческий фактор остается одной из главных причин аварий при подключении силового оборудования. Даже опытный электромонтажник способен перепутать кабели, поэтому грамотная маркировка особенно важна.

3. Упрощение диагностики. При возникновении неисправности инженер должен быстро определить проблемную линию. Цветовая маркировка значительно ускоряет поиск неполадки.

Безопасность – главная причина использования цветовой идентификации в силовых разъемах промышленного класса. В Contactica хорошо знают об этом, поэтому грамотно маркируют выпускаемую продукцию. Узнайте больше у наших специалистов по номеру: +7 (495) 933-5-000.
