Как устроены однополюсные разъемы

24 июн 2026
139

Однополюсный силовой разъем – тип соединителя, в котором передача электрического тока организована через отдельные независимые модули. Каждый проводник подключается к своему собственному контактному элементу, что исключает объединение нескольких линий в одном корпусе. Такая архитектура формирует модульную систему, где каждая цепь функционирует обособленно, без конструктивной привязки к другим каналам.

Однополюсный силовой разъем – тип соединителя, в котором передача электрического тока организована через отдельные независимые модули. Каждый проводник подключается к своему собственному контактному элементу, что исключает объединение нескольких линий в одном корпусе. Такая архитектура формирует модульную систему, где каждая цепь функционирует обособленно, без конструктивной привязки к другим каналам.

В традиционных многополюсных решениях все токопроводящие линии размещены внутри единого корпуса, что накладывает ограничения на компоновку. В однополюсных разъемах каждая фаза, нейтральный провод или заземление оформлены как отдельные элементы, что упрощает конфигурацию силовых схем и снижает взаимное влияние контактов при работе на высоких токах.

Конструкция однополюсного силового разъема

Для однополюсного разъема актуальна модульная архитектура, при которой каждый токопроводящий канал оформлен в виде отдельного соединительного элемента. Конструкция формируется вокруг силового контакта, а остальные узлы обеспечивают стабильность электрического соединения.

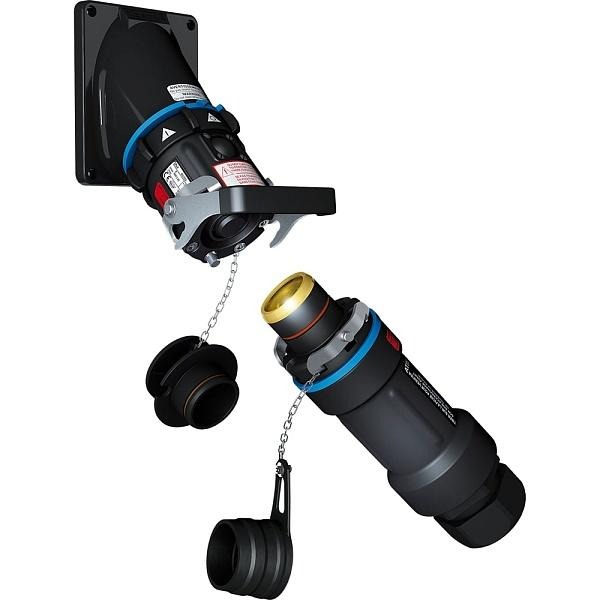

Однополюсный разъем

Подробнее об основных компонентах:

  1. Контактная система. Токопередача осуществляется через силовой контакт, выполненный в различных конструктивных вариантах: ламельном, пружинном, торцевом либо в формате «штырь-гнездо». Конструкция рассчитана на создание стабильного прижимного усилия, что снижает переходное сопротивление, ограничивает тепловыделение и компенсирует износ рабочих поверхностей. В качестве материала применяется медь с защитным покрытием, чаще всего серебряным.

  2. Изолирующий корпус. Наружная оболочка выполняет сразу несколько задач: электрическая изоляция токоведущих частей, защита от пыли, влаги, механического воздействия. Используются полимерные или композитные материалы с высокой ударной стойкостью и устойчивостью к температурным нагрузкам. Конструкция корпуса рассчитана на эксплуатацию в условиях повышенной загрязненности.

  3. Система центрирования. Узел отвечает за корректное позиционирование контактов при соединении. Применяются направляющие элементы: конусные вводы, фаски, самонаправляющиеся поверхности. Такая геометрия исключает перекос, который при высоких токах приводит к локальному перегреву или электрической дуге.

  4. Механизм фиксации. После соединения контактов включается система удержания. В зависимости от исполнения используются байонетные замки, защелки, резьбовые элементы или комбинированные схемы с дополнительной блокировкой. Конструкция предотвращает самопроизвольное разъединение при вибрациях или механических нагрузках.

  5. Система кодирования. Исключение ошибочного подключения достигается за счет ключевания. Реализация возможна через различную геометрию корпусов, механические ограничители или цветовую маркировку. Несовпадение элементов делает физическое соединение невозможным.

  6. Узел герметизации. Для защиты от внешней среды используются уплотнительные элементы: кольца, манжеты, кабельные вводы. Они препятствуют проникновению влаги, пыли или технологических загрязнений внутрь контактной зоны.

  7. Эргономические элементы. Разъем дополняется усиленными рукоятками или захватами, рассчитанными на работу в перчатках. Конструкция учитывает значительные усилия при подключении, что характерно для высокотоковых соединений.

В совокупности перечисленные узлы формируют устойчивую к нагрузкам систему, способную работать в тяжелых эксплуатационных режимах.

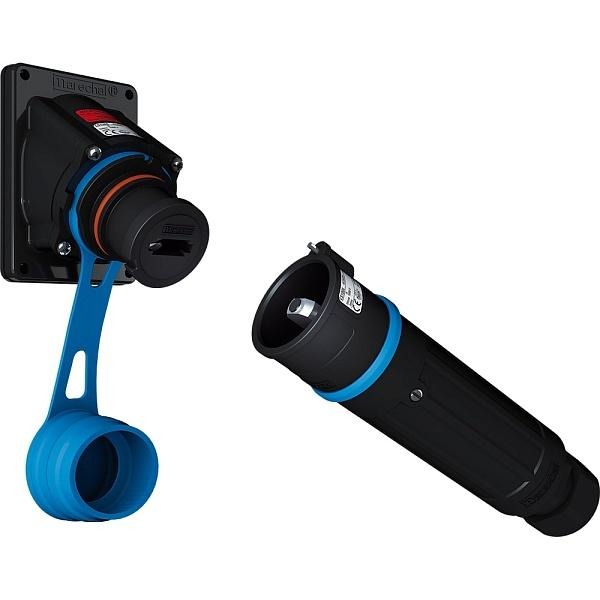

Однополюсное соединение

Последовательность работы соединения

Процесс коммутации в однополюсных разъемах выстроен по строго заданному алгоритму, направленному на снижение электрических и механических рисков. Подробнее:

  1. Первичное совмещение элементов. Направляющие поверхности обеспечивают точное позиционирование контактов относительно друг друга.

  2. Вход контактов в рабочую зону. Происходит начальное соприкосновение токопроводящих элементов без значительной нагрузки.

  3. Формирование контактного давления. Упругие элементы создают необходимое прижимное усилие, что стабилизирует электрическое соединение и снижает сопротивление.

  4. Фиксация соединения. Срабатывает механизм блокировки, исключающий разъединение под воздействием вибраций или внешних нагрузок.

Такой порядок обеспечивает контролируемое включение под нагрузкой. Это снижает вероятность искрения и ограничивает тепловые потери. Данный подход заметно повышает общий ресурс соединителя.
